Target 3001!是一款功能强大的EDA（电子设计自动化）工具，广泛用于电路板（PCB）设计。设计四层板是满足复杂电路、高速信号和电磁兼容性（EMC）需求的常见选择。本文将详细介绍如何使用Target 3001设计四层电路板，并涵盖从设计、制造到装配、销售的基本操作步骤和概念。

第一部分：使用Target 3001设计四层板的核心操作步骤

步骤1：项目创建与原理图设计
1. 新建项目：启动Target 3001，创建一个新项目。建议为项目建立清晰的文件夹结构，用于存放原理图、PCB布局、库文件等。
2. 绘制原理图：在原理图编辑器中，从库中放置元件（电阻、电容、集成电路等）并完成电气连接。务必为每个元件分配正确的封装（Footprint）。这是整个设计的逻辑基础。
3. 电气规则检查（ERC）：完成原理图后，运行ERC，检查是否有未连接的引脚、电源冲突等逻辑错误。

步骤2：创建四层PCB板框与叠层设置
1. 定义板框：在PCB布局编辑器中，使用绘图工具（如“板框”工具）精确绘制电路板的物理外形和尺寸。
2. 设置叠层结构：这是四层板设计的关键。进入“设置”或“层管理器”菜单。
- 通常，标准的四层板叠构为：顶层（Top Layer，用于放置元件和走线） -> 内电层1（Inner Layer 1，通常作为地平面GND） -> 内电层2（Inner Layer 2，通常作为电源平面VCC） -> 底层（Bottom Layer，用于放置元件和走线）。

• 在Target 3001中，你需要添加并定义这些层。为内电层设置正确的网络（如GND、VCC等），软件会自动将相应网络的过孔连接到这些平面。

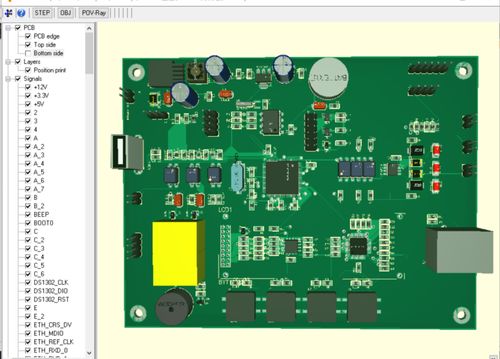

步骤3：布局与布线
1. 导入网络表：从原理图将元件和连接关系导入到PCB布局中。所有元件通常会出现在板框外的一个区域。
2. 元件布局：根据电路功能模块、信号流向、散热和机械约束，将元件合理放置在板框内。优先放置关键器件（如CPU、晶振、连接器）。模拟和数字部分尽量分开。
3. 布线规则设置：在布线前，设置设计规则（Design Rules），包括线宽（电源线要宽，信号线可细）、线间距、过孔尺寸等。这对于保证信号完整性和可制造性至关重要。
4. 手动与自动布线：
- 电源和地：优先处理。利用内电层为电源和地提供低阻抗通路。通过放置过孔将元件引脚连接到相应的内电层平面。

• 关键信号线：如时钟、差分对、高速线等，需要手动布线，控制走线长度、避免锐角，并参考相邻地平面以控制阻抗。

• 一般信号线：可以使用软件的自动布线功能，但完成后必须仔细检查和优化。对于四层板，通常建议顶层和底层走信号线，内层作为完整的参考平面。

步骤4：设计验证与输出生产文件
1. 设计规则检查（DRC）：布线完成后，运行DRC，检查所有规则（间距、线宽、连通性等）是否都得到遵守。
2. 覆铜（铺铜）：对顶层和底层进行覆铜，并将其连接到地网络。这有助于增强EMC性能和散热。注意设置覆铜与导线、焊盘之间的安全间距。
3. 生成制造文件（Gerber文件）：这是将设计交付给PCB工厂生产的标准文件集。在Target 3001中，使用“输出”或“制造输出”功能，为每一层（包括丝印层、阻焊层、钻孔图等）生成Gerber文件。同时生成NC Drill（钻孔）文件。
4. 文件检查：务必使用Gerber查看软件（或让工厂提供预览）检查输出的文件是否正确无误，避免因文件错误导致生产失败。

第二部分：电子线路板的制造、装配与销售流程

A. 电路板制造
1. 选择PCB制造商：将生成的Gerber和钻孔文件发送给专业的PCB制造商。四层板工艺成熟，多数厂家均可生产。需提供技术参数：板材类型（如FR-4）、板厚、铜厚、阻焊颜色、丝印颜色等。
2. 制造流程：工厂将执行开料、内层图形转移、层压、钻孔、电镀、外层图形转移、蚀刻、阻焊/丝印、表面处理（如沉金、喷锡）、测试、成型等工序。

B. 电子电路装配（PCBA）
1. 物料准备：根据原理图的BOM（物料清单）采购所有电子元件。
2. 焊接：
- SMT贴装：使用锡膏印刷机、贴片机和回流焊炉对表面贴装元件进行焊接。这需要生成钢网文件和贴片机坐标文件（可从Target 3001导出）。

• THT插装：对通孔元件进行手工或波峰焊接。

1. 测试与检验：进行在线测试（ICT）、功能测试（FCT）或目视检查，确保装配质量。

C. 销售与市场
1. 市场定位：明确产品的应用领域和目标客户（如工业控制、消费电子、汽车电子等）。
2. 销售渠道：建立直销、代理商网络或通过在线电子元器件交易平台进行销售。
3. 技术支持与售后：为客户提供技术文档、应用支持和保修服务，这对于建立品牌信誉至关重要。

****
使用Target 3001设计四层电路板是一个系统性的工程，涵盖了从电子设计到物理实现的完整链条。熟练掌握软件操作是基础，同时必须理解PCB制造工艺和装配要求，才能设计出可生产、性能可靠的产品。成功的电路板产品离不开严谨的设计、高质量的制造和有效的市场销售策略的结合。
