在当今电子设备追求高性能、小型化与高可靠性的趋势下，采用仿一体化结构设计并制造集成功放电路，已成为音频放大、通信及消费电子等领域的关键技术路径。本文将系统阐述从电路原理图设计、电子线路板（PCB）制作到最终装配制造及销售的全流程，展现这一集成化解决方案的技术核心与商业价值。

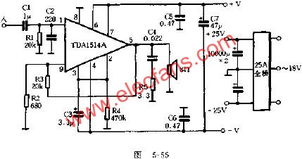

一、 集成功放电路原理图设计：仿一体化结构的核心

仿一体化结构并非指物理上的单一芯片，而是一种高度集成、优化布局的设计哲学。在原理图设计阶段，需着重考虑：

1. 功能模块高度集成：将前置放大、功率放大、过热过载保护、电源管理等关键功能模块，通过精密的电路设计整合到一个高度协同的系统中。这要求选用高性能的集成运算放大器与功率放大芯片作为核心，并辅以必要的外围被动元件。
2. 信号与电源完整性：采用星型接地、大面积铺铜、去耦电容网络等设计，确保在紧凑布局下，音频信号路径纯净，电源稳定，最大限度降低噪声与干扰。
3. 热设计与可靠性：原理图中需预置温度检测与保护电路，并为后续PCB布局中的散热设计（如散热片接口、热通孔）提供电气连接依据。

二、 电子线路板（PCB）设计与制造：从图纸到实体

原理图确定后，进入PCB设计与制造环节，这是实现仿一体化物理结构的关键：

1. PCB布局与布线：遵循“仿一体化”思想，在PCB上实现极致紧凑的布局。高频信号线应短而直，功率级与信号级需分区隔离，大电流路径需足够宽。多层板设计（如四层板）能有效提供完整的地平面和电源平面，提升性能。
2. 材料与工艺选择：根据功率和频率要求，选用合适的基材（如FR-4）。采用高精度蚀刻、沉金等工艺保证线路质量。对于大功率应用，需使用厚铜箔层并设计专门的散热焊盘与过孔。
3. DFM/DFA考量：设计必须兼顾制造与装配的可行性（DFM/DFA）。包括元件封装的可采购性、焊盘尺寸的标准化、贴装与插件元件的合理安排，以便于后续自动化装配。

三、 电子电路装配制造：实现产品化

PCB制造完成后，进入精密装配阶段：

1. SMT贴装与回流焊：利用全自动贴片机将电阻、电容、集成电路等微型元件精准贴装到PCB焊盘上，并通过回流焊炉形成可靠焊点。这是实现高密度仿一体化结构的主要工艺。
2. 通孔元件插件与波峰焊：对于连接器、大容量电解电容等通孔元件，进行插件后通过波峰焊完成焊接。
3. 检测与测试：包括自动光学检测（AOI）检查焊接质量，以及通电后的功能测试、性能测试（如频率响应、失真度、输出功率）和老化测试，确保每一块功放板都符合设计标准。

四、 销售与市场：提供完整解决方案

完成制造的产品，其销售策略应聚焦于为客户提供价值：

1. 市场定位：面向音响设备制造商、汽车电子厂商、智能家居品牌、定制化音频解决方案提供商等。
2. 产品形式：可根据客户需求，提供从“裸板”（PCBA）到“整机模块”（带外壳、接口）的不同产品形态。
3. 核心价值主张：强调仿一体化结构带来的优势——节省终端产品内部空间、简化客户二次开发流程、提供稳定一致的高音质性能、降低客户整体供应链管理成本。
4. 技术支持与定制服务：提供详细的应用指南，并可根据客户的特定需求（如特定电压、输出功率、尺寸或接口），提供快速的原理图与PCB定制服务，深化合作。

基于仿一体化结构的集成功放电路从设计到销售，是一条融合了尖端电子设计、精密制造技术与清晰市场洞察的完整产业链。它通过高度集成化的设计，在源头提升了产品性能与可靠性，并通过专业化的制造与灵活的商业策略，为客户创造了显著价值，在竞争激烈的电子市场中构筑了坚实的技术与商业壁垒。
